1 Echel Helmholtz Coil
Rhagymadrodd

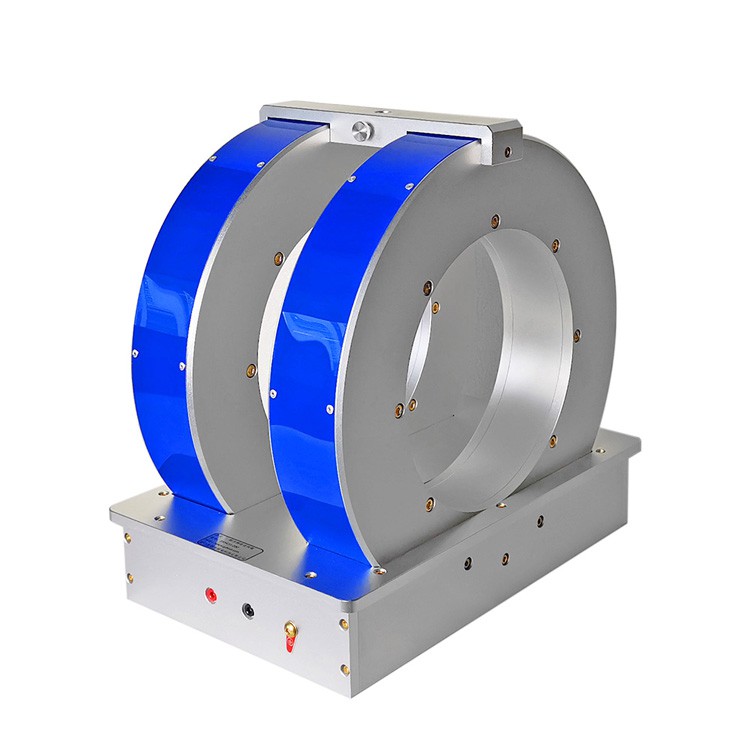

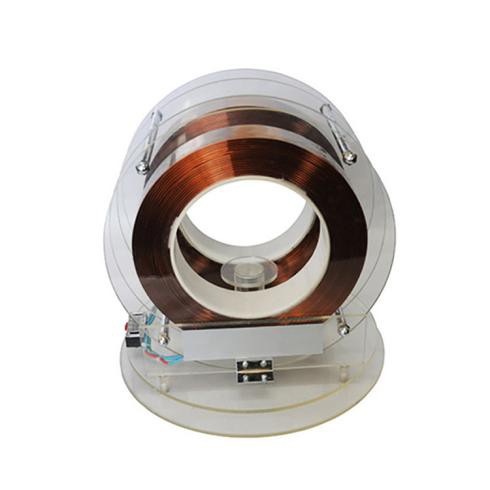

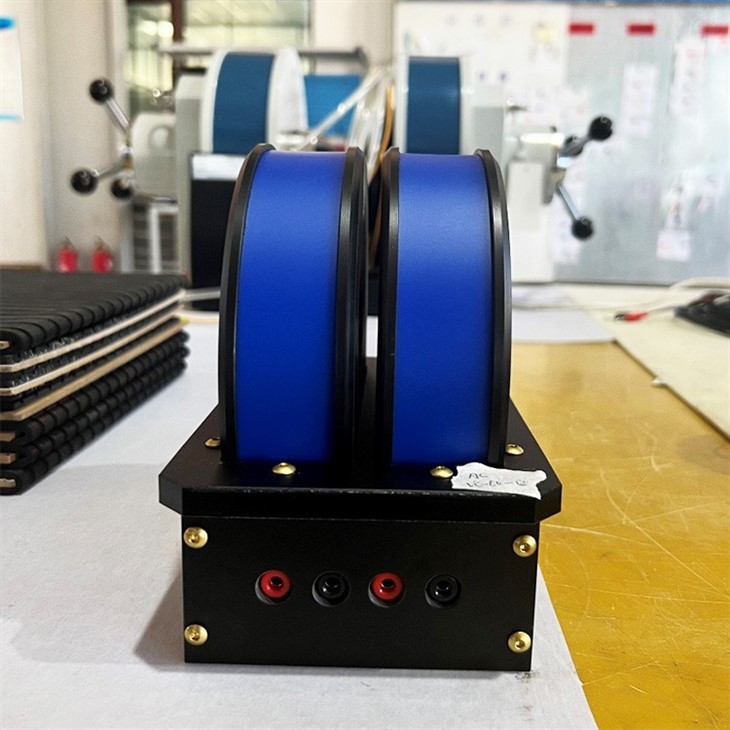

Model DXHC 1-echel Helmholtz Mae coil yn fath o goil un-dimensiwn a ddefnyddir yn eang mewn profion maes magnetig ac ymchwil. Mae'n cael ei werthfawrogi'n fawr am ei unffurfiaeth a chywirdeb uwch wrth gynhyrchu maes magnetig unffurf.
Mae coil echel Helmholtz 1- wedi'i ddylunio gyda dau coil crwn union yr un fath wedi'u gwahanu gan bellter sy'n hafal i radiws y coiliau. Mae'r coiliau wedi'u lleoli mewn cyfeiriadedd perpendicwlar i echel y maes magnetig, gan gynhyrchu maes sy'n unffurf ac o drachywiredd ar hyd yr echelin.
Model DXHC 1-Coil Helmholtz echel yn cael ei weithgynhyrchu gan ddefnyddio technoleg uwch i sicrhau perfformiad gorau, gwydnwch, a dibynadwyedd. Cyflawnir ei unffurfiaeth uchel trwy gydbwysedd perffaith o gymhareb hyd-i-radiws y coiliau a'u union leoliad. Mae'r dechnoleg hon yn sicrhau bod hyd yn oed y gwyriadau lleiaf o'r fanyleb ddelfrydol yn cael eu dileu, gan arwain at unffurfiaeth uwch.
Yn ogystal â'i berfformiad rhagorol, mae model DXHC 1-coil echel Helmholtz hefyd yn hawdd ei ddefnyddio ac yn ymarferol. Gellir ei ddefnyddio ar gyfer arbrofion a phrofion amrywiol, gan gynnwys profion homogenedd maes magnetig, graddnodi maes magnetig, ac ymchwil sy'n gysylltiedig â maes magnetig.
Ar y cyfan, mae coil echel Helmholtz model DXHC 1- yn gynnyrch eithriadol sy'n cyfuno unffurfiaeth, cywirdeb a dibynadwyedd uwch. Mae'n ased gwerthfawr i ymchwilwyr a pheirianwyr sydd angen offer profi ac ymchwil maes magnetig manwl gywir a dibynadwy.
Paramedrau echel 1-coil Helmholtz
|
Model |
Radiws |
Canolog magnetig |
Unffurfiaeth |
Sffêr homogenedd |
Pob dimensiwn |
Yr 1 echelinol |
Y tri dimensiwn |
|
|
DXHC30-50 |
300 |
50 |
5 |
200 |
420 |
55 |
|
|
|
1 |
150 |
|
||||||
|
DXHC30-10 |
300 |
10 |
0.5 |
100 |
90-120 |
12 |
38 |
|
|
0.1 |
90 |
|
||||||
|
DXHC30-2 |
300 |
2 |
0.05 |
60 |
18~32 |
3.5 |
11 |
|
|
0.01 |
40 |
|
||||||
|
DXHC25-1000 |
250 |
1000 |
5 |
160 |
5000 |
500 |
|
|
|
1 |
125 |
|
||||||
|
DXHC25-500 |
250 |
500 |
0.5 |
100 |
2500 |
250 |
|
|
|
0.1 |
75 |
|
||||||
|
DXHC25-300 |
250 |
300 |
0.05 |
50 |
1600 |
150 |
|
|
|
0.01 |
33 |
|
||||||
|
DXHC25-100 |
250 |
100 |
5 |
160 |
600 |
50 |
|
|
|
1 |
125 |
|
||||||
|
DXHC25-50 |
250 |
50 |
0.5 |
100 |
300~620 |
30 |
138 |
|
|
0.1 |
75 |
|
||||||
|
DXHC25-10 |
250 |
10 |
0.05 |
50 |
60~110 |
8 |
32 |
|
|
0.01 |
33 |
|
||||||
|
DXHC25-2 |
250 |
2 |
5 |
160 |
12~18 |
4 |
14 |
|
|
1 |
125 |
|
||||||
|
DXHC20-500 |
200 |
500 |
0.5 |
80 |
2000 |
160 |
|
|
|
0.1 |
60 |
|
||||||
|
DXHC20-300 |
200 |
300 |
0.05 |
40 |
1000 |
96 |
|
|
|
0.01 |
26 |
|
||||||
|
DXHC20-100 |
200 |
100 |
5 |
130 |
350 |
32 |
|
|
|
1 |
100 |
|
||||||
|
DXHC20-50 |
200 |
50 |
0.5 |
80 |
200~520 |
16 |
54 |
|
|
0.1 |
60 |
|
||||||
|
DXHC20-10 |
200 |
10 |
0.05 |
40 |
40~65 |
8 |
28 |
|
|
0.01 |
26 |
|
||||||
|
DXHC20-5 |
200 |
5 |
1 |
100 |
20~32 |
6 |
22 |
|
|
0.1 |
60 |
|
||||||
|
DXHC20-2 |
200 |
2 |
1 |
100 |
8~10 |
4 |
15 |
|
|
0.1 |
60 |
|
||||||
|
DXHC15-300 |
150 |
300 |
5 |
100 |
660 |
54 |
|
|
|
1 |
75 |
|
||||||
|
DXHC15-100 |
150 |
100 |
0.5 |
60 |
220 |
18 |
|
|
|
0.1 |
45 |
|
||||||
|
DXHC15-50 |
150 |
50 |
0.05 |
30 |
110~330 |
12 |
38 |
|
|
0.01 |
20 |
|
||||||
|
DXHC15-10 |
150 |
10 |
1 |
75 |
21~42 |
6 |
24 |
|
|
0.1 |
45 |
|
||||||
|
DXHC10-200 |
100 |
200 |
5 |
66 |
200 |
19 |
|
|
|
1 |
50 |
|
||||||
|
DXHC10-100 |
100 |
100 |
0.5 |
40 |
100 |
15 |
|
|
|
0.1 |
30 |
|
||||||
|
DXHC10-50 |
100 |
50 |
0.05 |
20 |
50~180 |
9 |
20 |
|
|
0.01 |
10 |
|
||||||
|
DXHC10-10 |
100 |
10 |
1 |
50 |
10~24 |
3.5 |
13 |
|
|
0.1 |
30 |
|
||||||
|
DXHC7-100 |
70 |
100 |
5 |
45 |
50 |
7 |
|
|
|
1 |
35 |
|
||||||
|
DXHC7-50 |
70 |
50 |
0.5 |
28 |
24~120 |
5 |
17 |
|
|
0.1 |
21 |
|
||||||
|
DXHC7-10 |
70 |
10 |
0.05 |
14 |
5~24 |
2 |
8 |
|
Achosion nodweddiadol
|
Model |
Paramedrau |
Llun cyfeirio |
|
DXHC10-100 |
Mae cyfeiriad y maes magnetig yn wastad, Y cryfder maes uchaf yw 200 Gs, Y diamedr cyfartalog yw 200 mm, Yr ardal unffurfiaeth Φ 30 * 30 mm, Yr unffurfiaeth 0.1%, Mae'r pŵer yn 200 w |
|
|
DXHC10-10 |
Mae cyfeiriad y maes magnetig yn wastad, cryfder y maes uchaf yw 10 Gs, y diamedr cyfartalog yw 200 mm, arwynebedd unffurfiaeth Φ 30 * 30 mm, unffurfiaeth 0.1% pŵer yw 10 w |
|
|
DXHC10-200 |
Mae cyfeiriad y maes magnetig yn wastad, cryfder maes uchaf yw 200 Gs, y diamedr cyfartalog yw 200 mm, arwynebedd unffurfiaeth Φ 30 * 30 mm, unffurfiaeth 0.1% pŵer yw 200 w |
|
|
DXHC20-10 |
Mae cyfeiriad y maes magnetig yn wastad, cryfder y maes uchaf yw 10 Gs, y diamedr cyfartalog yw 400 mm, arwynebedd unffurfiaeth Φ 100 * 100mm, unffurfiaeth 1% pŵer yw 40 |
|
|
DXHC20-200 |
Mae cyfeiriad y maes magnetig yn wastad, cryfder maes y ganolfan yw 200 Gs, Unffurfiaeth maes magnetig yw 1*10-3, y diamedr cyfartalog yw 400 mm, arwynebedd unffurfiaeth Φ 60 * 60 mm, pŵer yw 700 w (10A70V) |
|
|
DXHC50-1 |
Mae cyfeiriad y maes magnetig yn wastad, cryfder y maes uchaf yw 1 Gs, y diamedr cyfartalog yw 1000 mm, arwynebedd unffurfiaeth Φ 140 * 140 mm, unffurfiaeth 0.1%, pŵer yw 40 w |
|
Cymhwyso coil helmholtz
4.1 Cynhyrchu maes magnetig safonol;
4.2 Calibro stilwyr Neuadd a magnetomedrau amrywiol;
4.3 Digolledu maes geomagnetig;
4.4 Pennu effaith cysgodi magnetig;
4.5 Mesur a dileu maes magnetig ymbelydredd gofod;
4.6 Ymchwil i briodweddau magnetig mater;
4.7 Ymchwil ar fiomagneteg;
Er enghraifft, yn y labordy, gellir defnyddio coiliau Helmholtz i fesur priodweddau deunyddiau magnetig, megis magnetization a dolenni hysteresis. Mewn offer meddygol, gellir defnyddio coiliau Helmholtz i gynhyrchu meysydd magnetig i helpu i drin clefydau penodol, megis canser ac anhwylderau niwrolegol. Mewn geoffiseg a seryddiaeth, gellir defnyddio coiliau Helmholtz i fesur meysydd magnetig y Ddaear a'r planedau. Ym maes peirianneg, defnyddir coiliau Helmholtz hefyd i gynhyrchu synwyryddion manwl uchel. Gall y synwyryddion hyn fesur y fflwcs magnetig yn y maes magnetig amgylcheddol yn gywir a dadansoddi meintiau ffisegol amrywiol eraill mewn cyfnod amrywiol trwy'r data maes magnetig meintiol hwn. Felly, mae coiliau Helmholtz wedi dod yn rhan anhepgor o'r maes peirianneg
